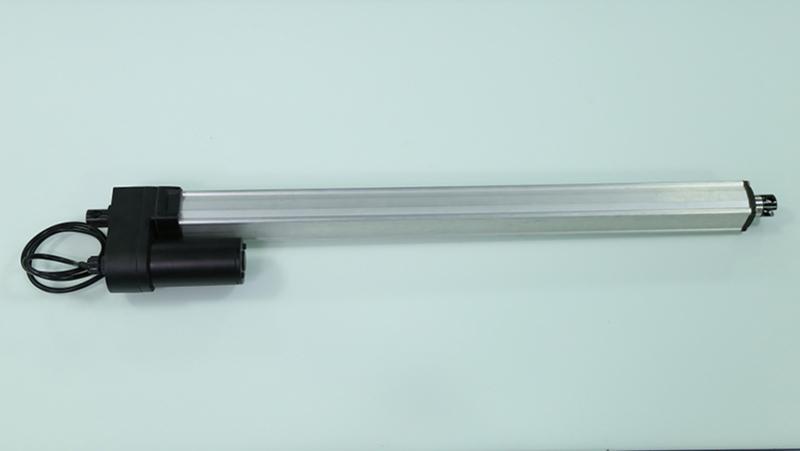

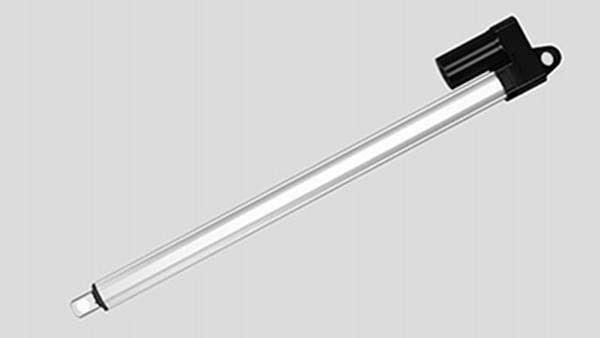

Actuador lineal U10 (Adecuado para sistemas de seguimiento solar)

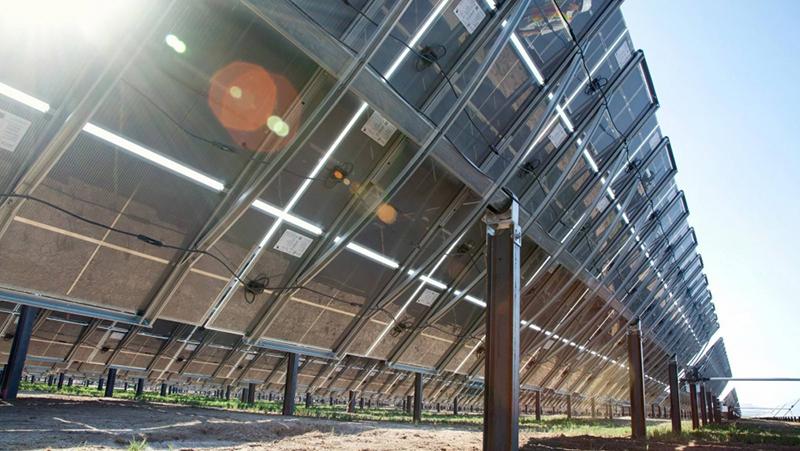

Este tipo de modelo U10 es de uso general en los sistemas de seguimiento solar, asimismo podemos decir que la parte frontal y trasera del actuador es instalada en los helióstatos o en los paneles solares. Estos permite que los paneles solares y los helióstatos sigan el curso de la luz que es transmitida por el sol, esto permite que se disponga de pleno control de seguimiento llegando a ser más eficiente en la absorción de los rayos solares y tener una aumento de electricidad en más del 20%. La tuerca husillo está hecho de aleación de cobre (bronce de estaño y bronce de aluminio) y de esta manera fortalecer la durabilidad. La máx carga estática es de 4000N y la máx carga dinámica es de 20000N, cuenta con un grado de resistencia al agua de IP66 y de esta manera garantizar que estos actuadores sean perfectas en uso de ambientes severos, dando una gran mejora de uso de servicio y dando mantenimiento mínimo.

Material: Está certificado por los estándares de la UL y CE, han aprobado las pruebas de niebla salina, pruebas de fuerza lateral y de fuerza.

Autentificación por terceras partes: UL, CE y certificado IP66.

• Voltaje: 12/24/36/48V DC
• Máx carga dinámica: 20000N
• Máx carga estática: 40000N
• Velocidad sin carga:1.7~2.0mm/s
• Velocidad de carga completa:1.3~1.5mm/s
• Ciclo de trabajo：10%
• Grafo de resistencia al agua：IP65
• Temperatura：-25℃ ~ +65℃
• Opcional: Sensor de efecto de Hall

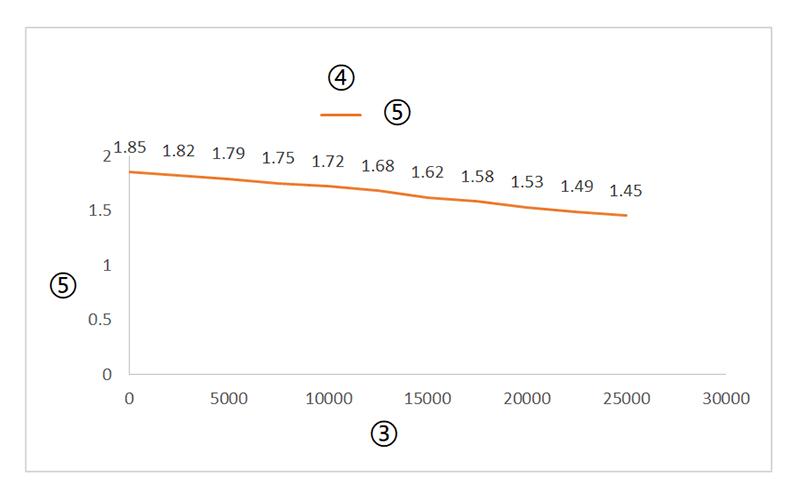

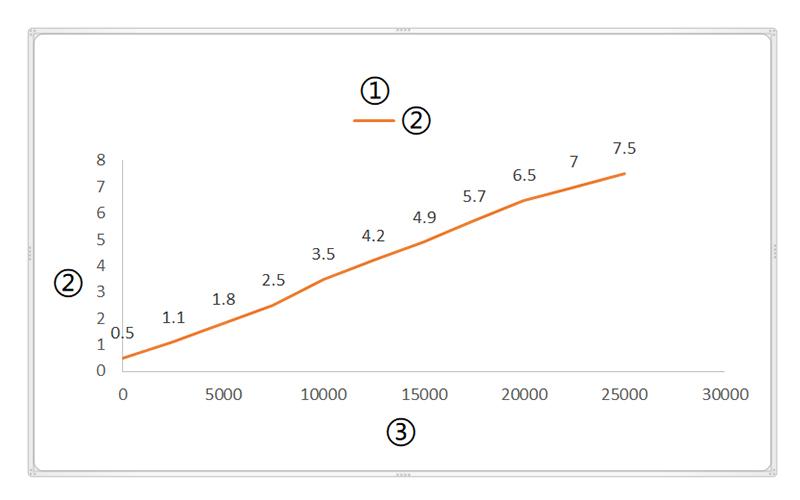

Gráfico de curva

① Carga VS Corriente; ② Corriente (A); ③ Carga(N); ④ Carga VS Velocidad; ⑤ Velocidad (mm/s)

Observaciones: Cuando el voltaje cambie de 24V a 12V, la corriente se duplicará.

• Voltaje

  1=12V
  2=24V
  3=36V
  4=48V

• instalación

  1=Parte frontal
  2=Muñones Trunnion en el tubo
  C=Personalizado

• Parte trasera

  1=tipo de varilla,Φ16mm
  2=agujeroΦ13.2mm
  3=agujeroΦ15.2mm
  4=agujeroΦ16.2mm
  5=Hordilla, ranura 8.2mm, agujero Φ13.2mm
  6=tipo de varilla,Φ13mm
  7=tipo de varilla,Φ20mm
  8=tipo de varilla,Φ30mm
  9=Husillo M16×1.5-20L
  C=Personalizado

• Parte frontal

  1=agujeroΦ13.2mm
  2 =agujero Φ15.2mm
  3=agujeroΦ16.2mm
  4=Hordilla, ranura 8.2mm, agujero Φ13.2mm
  5=tipo de varilla,Φ13mm
  6=tipo de varilla,Φ16mm
  7=tipo de varilla,Φ20mm
  8=tipo de varilla,Φ30mm
  9=Husillo M16×1.5-20L
  C=Personalizado

• Nivel de protección

  1=IP54
  2=IP65
  3=IP66
  C=Personalizado

• Señal de retroalimentación

  1=no
  2=Sensor de efecto de Hall
  C=Personalizado

• Conector

  1=Hilo de estaño
  2=Din 5 pin
  3=Enchufe aviación
  C=Personalizado

• Longitud de cable

  1=1m
  2=1.5 m
  3=2m
  4=3m
  C=Personalizado
