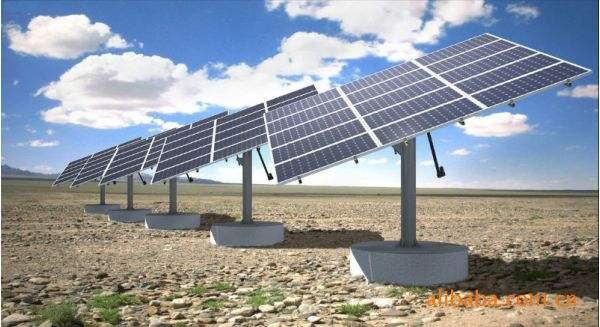

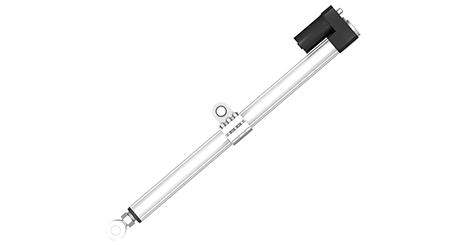

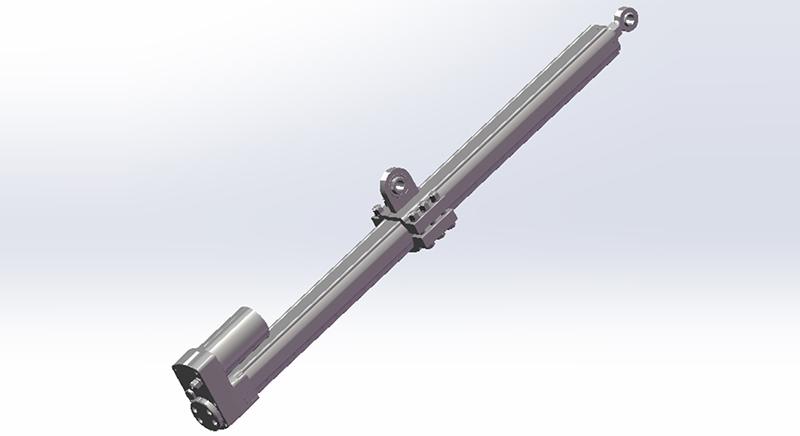

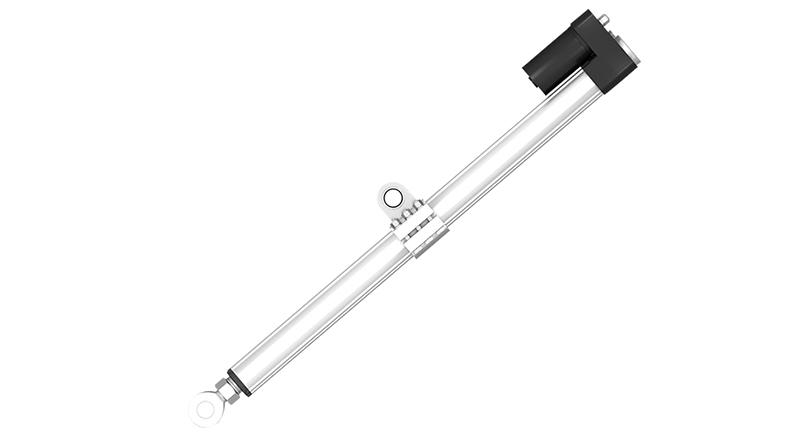

Actuador lineal U10L (Adecuado para sistemas de seguimiento solar)

Este modelo U10L es como su modelo original U10 para sistemas de seguimiento solar. Este se diferencia en su modelo previa que alcanza una fuerza de empuje de 12000N, asimismo su instalación es sencilla y flexible. Cabe resaltar que de necesitar servicio personalizado podemos inclusive agregar en el actuadores manillas o muñones trunnion de acuerdo a sus requerimientos.

• Voltaje: 12/24/36/48V DC
• Máx carga dinámica: 12000N
• Máx carga estática: 25000N
• Velocidad sin carga: 1.5mm/s
• Velocidad con carga completa: 1.2mm/s
• Ciclo de trabajo：10%
• Grado de Resistencia al agua：IP65
• Temperatura：-25℃ ~ +65℃
• Opcional: Sensor de efecto de Hall

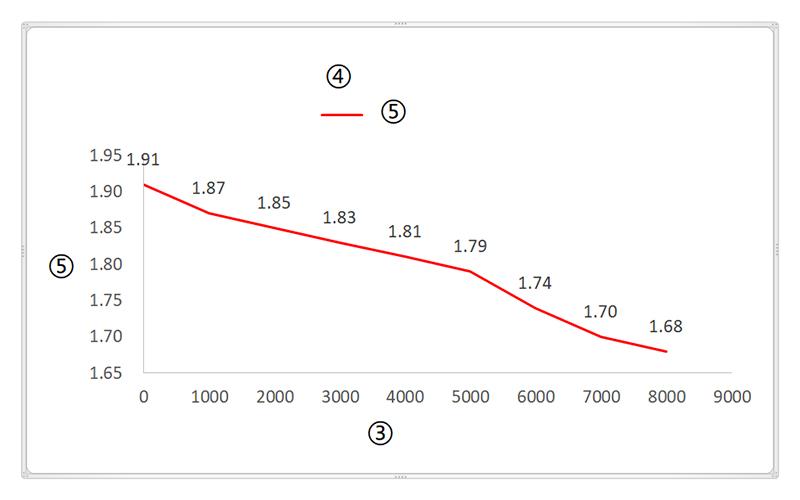

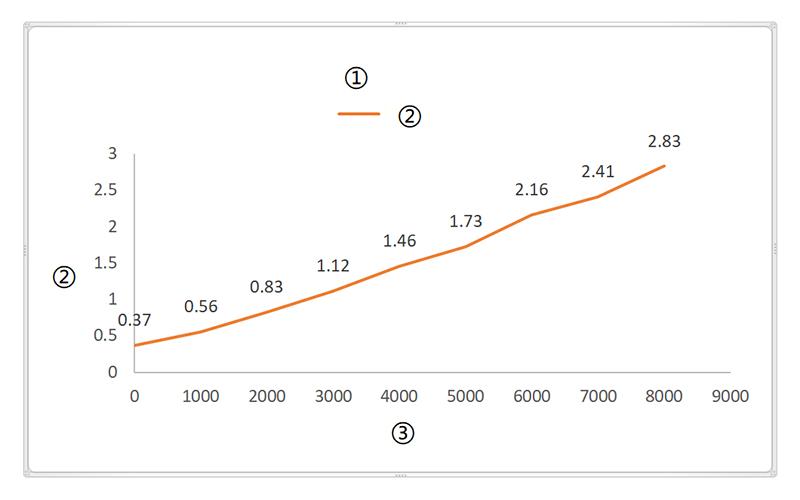

Gráfico de curva

① Carga VS Corriente; ② Corriente (A); ③ Carga(N); ④ Carga VS Velocidad; ⑤ Velocidad (mm/s)

Observaciones: Cuando el voltaje cambie de 24V a 12V, la corriente se duplicará.

• Voltaje

  1=12V
  2=24V(Estándar)
  3=36V
  4=48V

• Parte frontal

  1=agujeroΦ20mm
  2 =agujero Φ30mm
  3=Tipo de varillaΦ20mm
  4=Tipo de varillaΦ30mm
  C=Personalizado

• Instalación

  1=Parte trasera
  2=Muñones trunnion en el tubo
  3=Manilla en el tubo
  C=Personalizado

• Parte trasera

  1=no
  2=agujeroΦ20mm
  3=agujeroΦ30mm
  4=Tipo de varilla,Φ20mm
  5=Tipo de varilla,Φ30mm
  C=Personalizado

• Señal de retroalimentación

  1=no
  2=Sensor de efecto de Hall
  C=Personalizado

• Nivel de protección

  1=IP54
  2=IP65(Estándar)
  3=IP66
  C=Personalizado

• Conector

  1=Hilo de estaño
  2=Din 5 pin macho
  3=Conectores delphi
  C=Personalizado

• Longitud del cable

  1=1m
  2=1.5 m
  3=2m
  4=3m
  C=Personalizado
