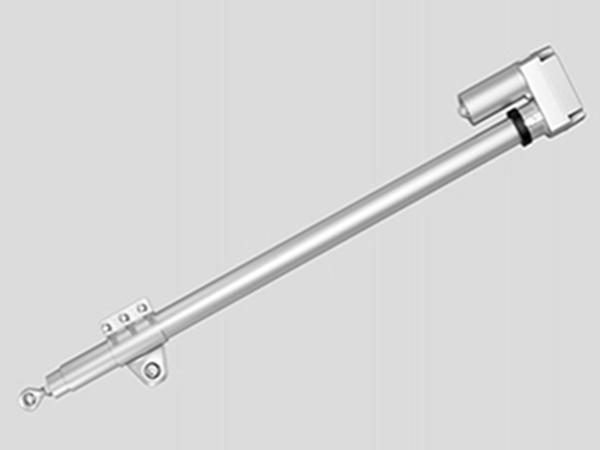

Actuador lineal U4 (Adecuado para sistemas de seguimiento solar)

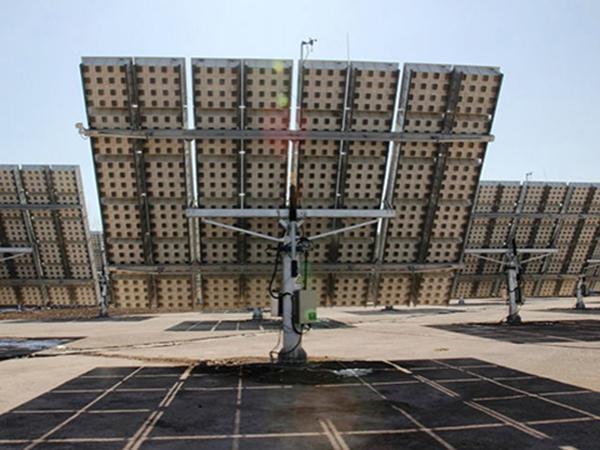

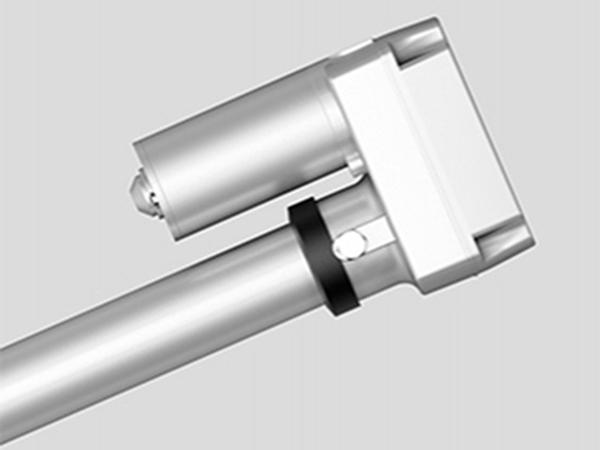

Este modelo U4 es adecuado para la utilización en sistemas de seguimiento solar. La carcasa está diseñada y hecha de aleación de aluminio y el interior de acero inoxidable, esto permite que sea operado en lugares con ambientes severos y tenga una alta resistencia a la corrosión. Asimismo una aro de sellado se usa en el motor de instalación para de esta manera mejorar la resistencia al agua, en los tornillos especialmente.

Cabe mencionar que el engranaje helicoidal está hecho utilizando proceso metalúrgico de polvo, esto permite que se tenga una capacidad de carga más pesada, permitiendo alcanzar la carga dinámica en 8000N y la carga estática máxima en 20000N, de esta manera es apta para sostener más de 25 paneles solares y sistemas de seguimiento solar. Por último comentamos al cliente que en este tipo de modelo U4, la señal de retroalimentación es mayormente lograda por el uso de un sensor de efecto Reed.

• Voltaje: 12/24V DC
• Máx carga dinámica：8000N
• Máx carga estática：20000N
• Velocidad sin carga: 2.7mm/s
• Velocidad con carga completa: 1~1.5mm/s
• Ratio de trabajo：10%
• Grado de Resistencia al agua：IP65
• Temperatura de ambiente：-25℃ ~ +65℃
• Señal de retroalimentación：Detector de lazo magnético
• Opciones: Sensor de efecto de Hall

Gráfico de curva

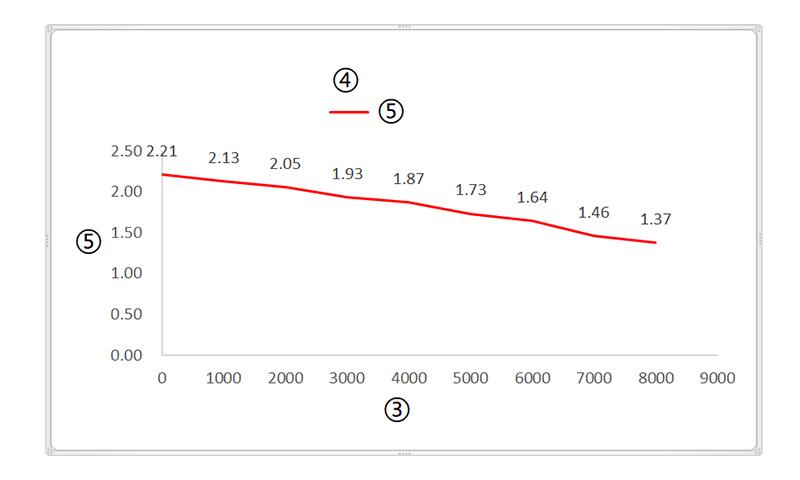

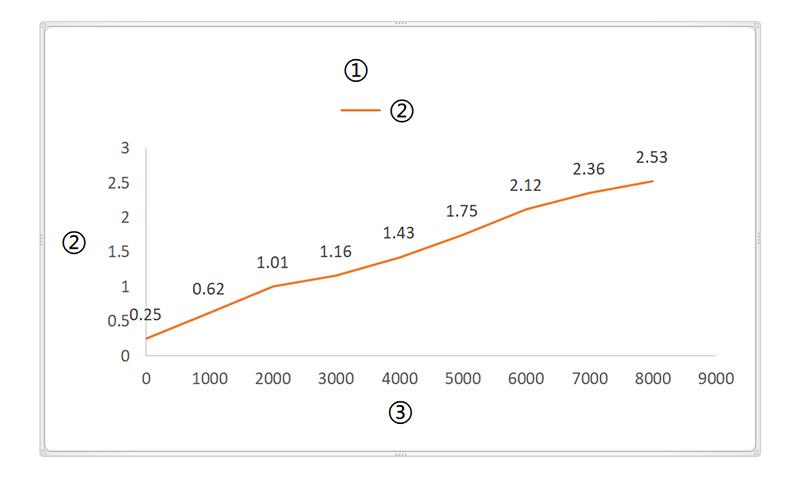

① Carga VS Corriente; ② Corriente (A); ③ Carga (N); ④ Carga VS Velocidad; ⑤ Velocidad (mm/s)

Observaciones: Cuando el voltaje cambie de 24V a 12V, la corriente se duplicará.

• Voltaje

  1=12V
  2=24V
  3=36V
  4=48V

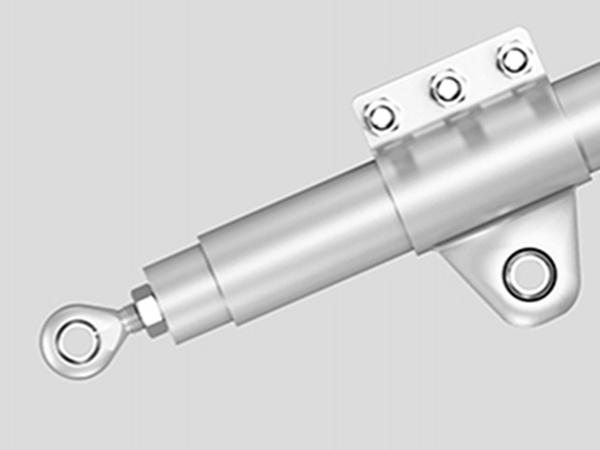

• Parte frontal

  1=Rod type,Φ13mm
  2 =Rod type,Φ16mm
  3=Rod type,Φ20mm
  C=Customization

• installation

  1=Tipo de varilla,Φ13mm
  2 =Tipo de varilla,Φ16mm
  3=Tipo de varilla,Φ20mm
  C=Personalizado

• Señal de retroalimentación

  1=no
  2=Sensor de efecto de Hall
  3=Sensor Reed
  C=Personalizado

• Conector

  1= Hilo de estaño
  2=Din 5 pin
  3= Enchufe aviación
  C=Personalizado

• Longitud de cable

  1=1m
  2=1.5 m
  3=2m
  4=3m
  C=Personalizado
