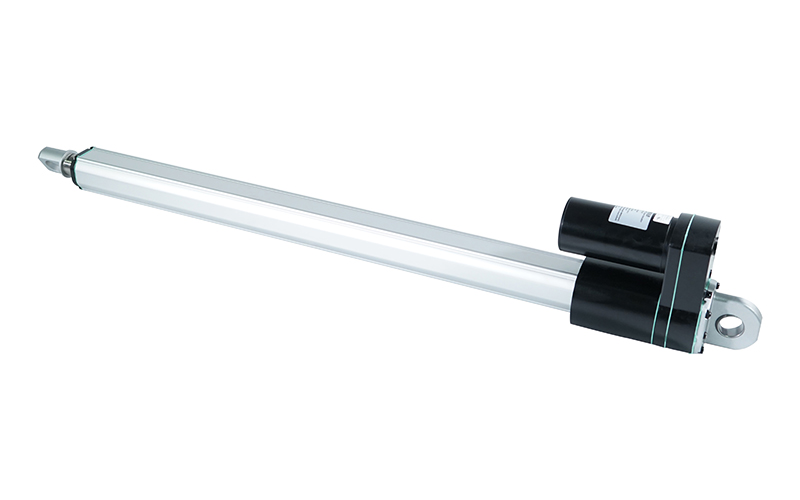

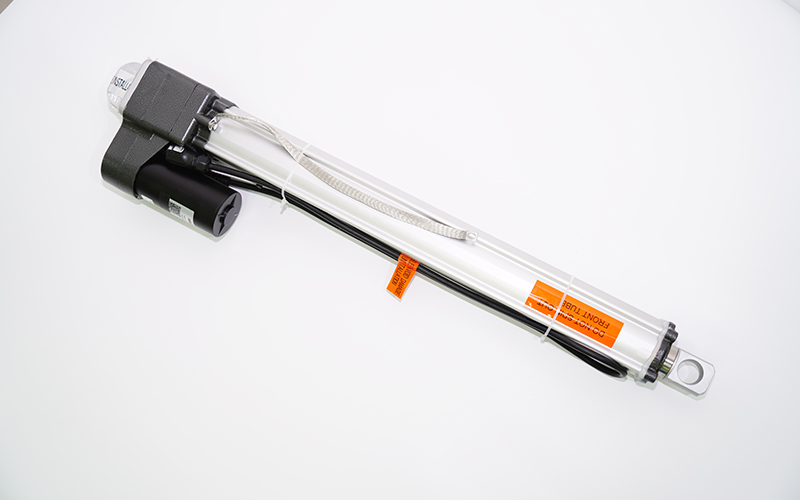

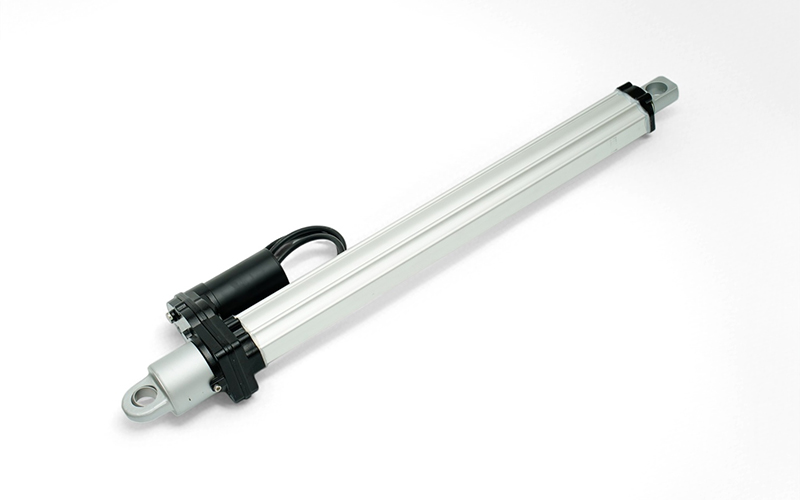

Actuadores lineales U20

Solicitar un presupuesto

• Voltaje: 12V DC/24V DC/48V DC
• Capacidad de carga: 6000N/10000N /20000N/24000N/31000N/42000N/43000N
• Carga máxima de retención estática: 150kN
• Carrera: 300mm/450mm/500mm600mm /700mm/800mm/900mm/1000mm

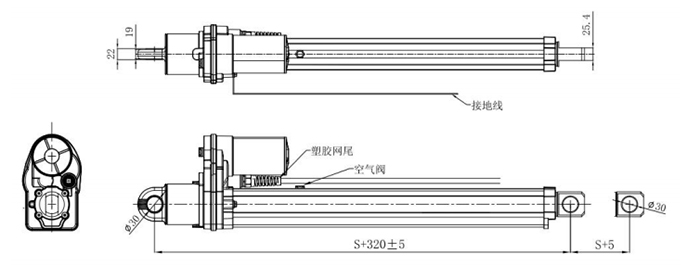

• Longitud mínima de instalación: Carrera + 320mm
• Velocidad nominal (a plena carga): 0.6–1.22mm/s
• Corriente nominal: 5–9A
• Ciclo de trabajo: 10%

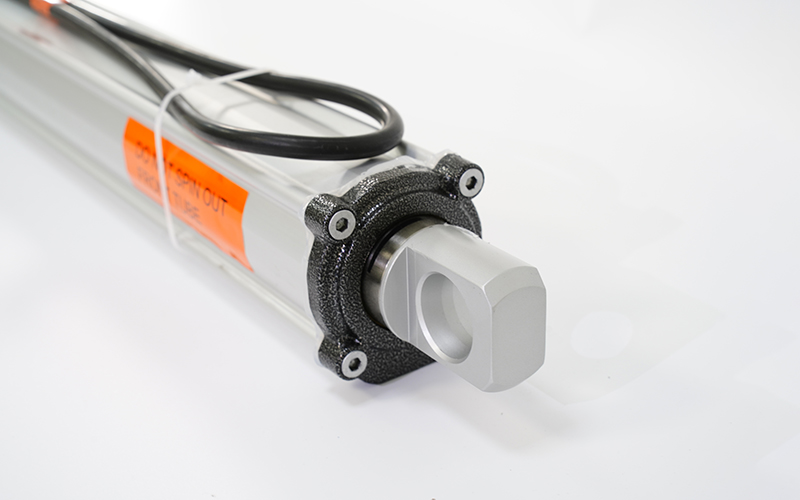

• Orificio de montaje frontal: 20mm / 30mm
• Grado de protección: IP54/IP65/IP66
• Temperatura: -40℃ ~ +65℃
• Retroalimentación de posición: Ninguno / Sensor de efecto Hall
• Conector: Cables con terminales estañados / Personalizado
• Longitud del cable: 1.0m / 1.2m / 1.5m / Personalizado

Este actuador lineal modelo U20 ha sido diseñado con una elevada fuerza de empuje y una estructura robusta para garantizar un funcionamiento fiable en entornos exteriores adversos. Este actuador admite múltiples opciones de husillo, configuraciones de retroalimentación de posición, grados de protección de hasta IP66 y diversas opciones de conectores, lo que le permite satisfacer los requisitos de diferentes sistemas.

Gracias a su robusta carcasa totalmente metálica, su diseño de protección sellada, sus interruptores de límite integrados y su potente capacidad de autobloqueo, el actuador ofrece un movimiento lineal estable con reducidas necesidades de mantenimiento. Estas características lo convierten en una solución de actuación práctica para sistemas de seguimiento solar a gran escala y otras aplicaciones exigentes en exteriores.

• Protección para exteriores: Disponible con un grado de protección de hasta IP66, el actuador es apto para instalaciones al aire libre expuestas al polvo, la lluvia y condiciones climáticas cambiantes. La cubierta impermeable del motor y la estructura sellada contribuyen a proteger los componentes internos durante su uso a largo plazo.
• Construcción totalmente metálica: La carcasa exterior de aleación de aluminio y el tubo interior de acero inoxidable proporcionan resistencia estructural y protección contra la corrosión para aplicaciones en exteriores.

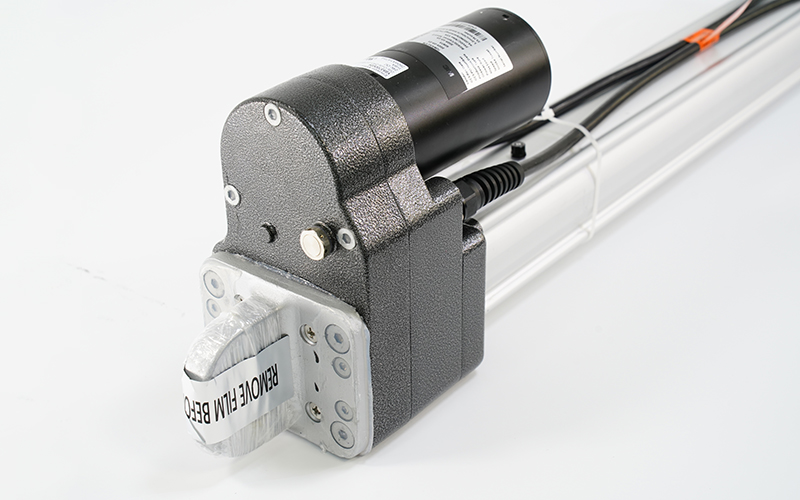

• Caja de engranajes metálica: Su construcción robusta y duradera garantiza una transmisión de potencia estable bajo condiciones de funcionamiento de alta carga.
• Potente capacidad de autobloqueo: El actuador mantiene su posición una vez detenido, asegurando un posicionamiento estable del seguidor bajo carga.
• Interruptores de límite integrados: Los interruptores de límite incorporados permiten la detención automática para proteger tanto al actuador como al equipo conectado.
• Grasa especializada: Una grasa especial facilita el funcionamiento en un amplio rango de temperaturas, desde -40°C hasta 65°C.
• Pruebas de protección contra sobrecarga: Se evalúa el rendimiento bajo distintas condiciones de voltaje y carga para garantizar la protección del actuador en entornos operativos exigentes.

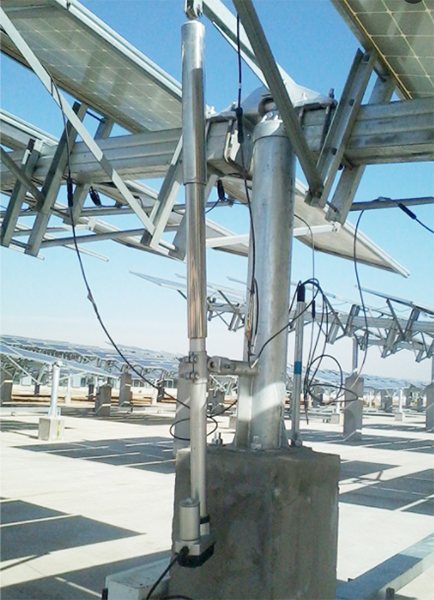

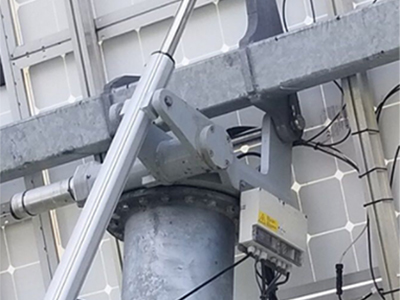

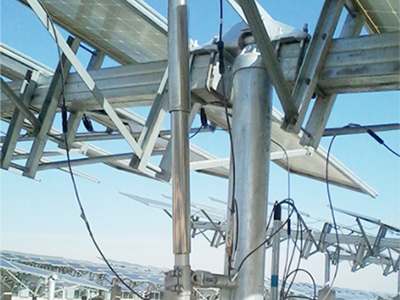

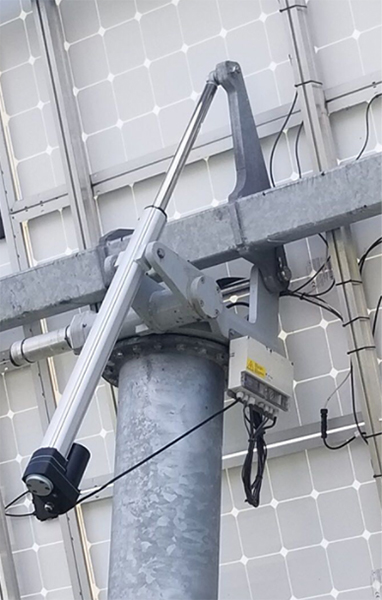

• Instalación: Cada unidad de seguimiento utiliza normalmente un actuador lineal U20G instalado en el punto de accionamiento de la estructura del seguidor. El actuador se conecta a la estructura mediante puntos de montaje con pasadores, situados en los extremos delantero y trasero.
• Funcionamiento del seguimiento: El actuador se extiende y se retrae para hacer girar la matriz fotovoltaica sobre un único eje, completando un ciclo de seguimiento al día (aproximadamente 365 ciclos al año).
• Conexión del controlador: El actuador lineal U20G funciona con una fuente de alimentación de 24V CC y cuenta con una conexión de motor de dos hilos. Un sensor de efecto Hall opcional puede proporcionar información sobre la posición al controlador del seguidor.
• Uso con amortiguadores U21A/U21C: El amortiguador U21A/U21C se instala de forma independiente en otro punto de apoyo de la estructura del seguidor para absorber las vibraciones inducidas por el viento y los cambios bruscos de carga, contribuyendo así a proteger tanto el actuador como la estructura. El U20G proporciona el accionamiento para el seguimiento, mientras que el U21A/U21C aporta amortiguación estructural.
