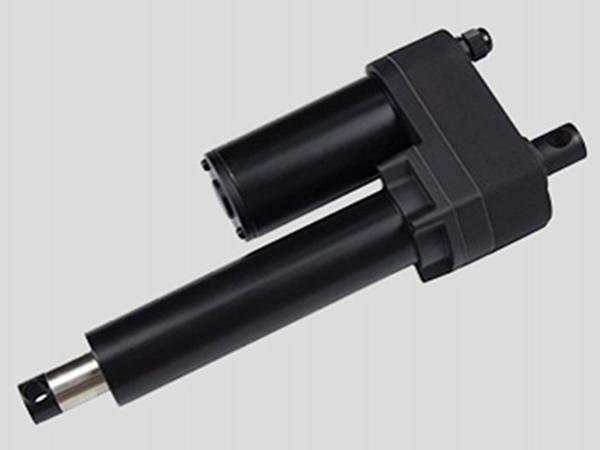

Actuadores lineales U8 (Adecuado para sectores industriales)

Este modelo U8 es de tipo para trabajo pesado ya que tiene carcasa de metal y tuberías de acero inoxidable. Su máx capacidad de carga es de 1 tonelada, además cabe resalta que su grado de resistencia al agua es de IP65, permitiendo ser de vital uso en ambientes muy severos.

Los aros de sellado son utilizados para su instalación, asimismo son envueltos por hule o caucho para de esta manera mejorar la resistencia ante el agua, ya que este es un factor importante, asimismo de cumplir con los requerimientos de uso en el exterior.

Como hemos comentado en la parte inferior, estos actuadores usan metal, y se diferencian con lo que usen plástico ya que los puntos de instalación de la parte frontal y trasera son también hechos de metal. Al ser todas estas partes de metal, vuelve al actuador muy resistente y de uso en ambientes industriales.

Estos actuadores de tipo industrial son integrados usando un enchufe y de esta manera conectar con un cable y un adaptador de menor tamaño. Asimismo de no ser de preferencia este tipo de cable, nos puede consultar el tipo de requerimiento que necesite.

• Voltaje: 12/24/36/48V DC
• Capacidad máx de carga: 8000N (empuje), 8000N (tracción)
• Velocidad sin carga: 2.5~50mm/s
• Velocidad con carga completa: 3.5~70mm/s
• Ciclo de trabajo：25%
• Grado de resistencia al agua：IP65
• Temperatura：-40℃ ~ +65℃
• Opcional: Potenciómetro o sensor de efecto de Hall

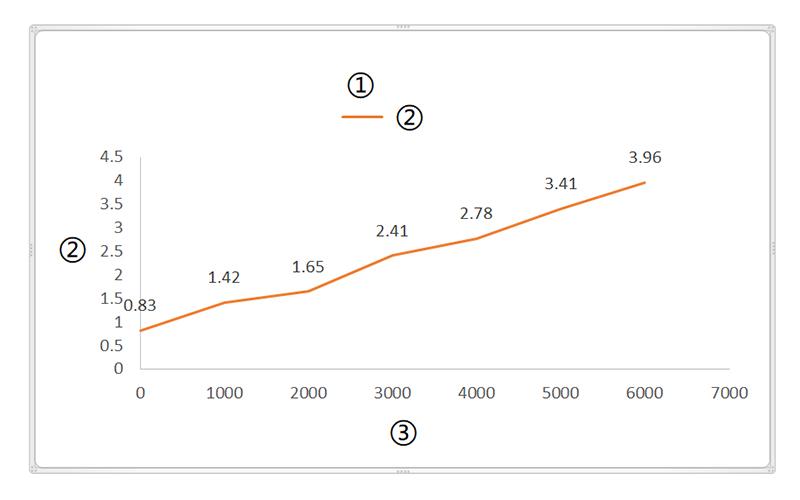

Gráfico de curva

① Carga VS Corriente; ② Corriente (A); ③ Carga(N); ④ Carga VS Velocidad; ⑤ Velocidad (mm/s)

Observaciones: Cuando el voltaje cambie de 24V a 12V, la corriente se duplicará.

• Voltaje

  1=12V
  2=24V(Estándar)
  3=36V
  4=48V

• Orientación de la parte trasera

  1=90°
  2=0°/180°
  3=30°
  4=60°

• Parte trasera

  1=agujero Φ13.2mm
  2=agujero Φ15.2mm
  3=agujero Φ16.2mm
  4=Hordilla, ranura 8.2mm, agujero Φ13.2mm
  5=agujero Φ14mm, ancho 20mm
  6=husillo M16*1.5-20L
  C=Personalizado

• Parte frontal

  1=agujeroΦ13.2mm
  2=agujero15.2mm
  3=agujeroΦ16.2mm
  4=Hordilla, ranura 8.2mm, agujero Φ13.2mm
  5=husillo M16*1.5-20L
  6=tipo de varilla Φ16mm
  7=tipo de varilla Φ20mm
  C=Personalizado

• Longitud de cable

  1=0.5M 2=1M
  3=1.5M
  4=2M
  5=3M
  C=Personalizado

• Interruptor de límite

  1= Interruptores en cada extremo para detener
  2= Interruptores en cada extremo para enviar señal
  3= Interruptores en cada extremo para detener y un tercero para enviar señal
  4= Interruptores en cada extremo y un tercero para enviar señal C=Personalizado

• Conector

  1=Hilo de estaño
  2= 01 Pin
  3=Din 6pin
  C=Personalizado

• Señal de retroalimentación

  1=no
  2=1 sensor de efecto de Hall
  3=Doble sensor de efecto de Hall
  4=Sensor Reed

• Tipo de cable

  1=Recto
  2=Enrollado
